송풍기의 각종 종류의 직업적인 제조자
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | BK |
| 인증: | ISO9001/ISO14001 |
| 모델 번호: | YU-EG125 |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 수출 표준 나무로 되는 케이스 |
| 배달 시간: | 15 30 작업 일은 순서 총계와 명세에, 달려 있습니다 |
| 공급 능력: | 달 당 20 세트 |
| 용량: | 70.96-18.78m3/min | 배출 차압: | 10-80KPA |
|---|---|---|---|
| 보어 크기: | DN125 ((5??) | 냉각방식: | 물 |
| 연결 유형: | 운전된 벨트 | 벨트와 도르래: | 바이오가스, 폐가스, 폭발성 매체 운반 |
| 강조하다: | 천연 가스 송풍기,뿌리 회전하는 로브 송풍기 |
||

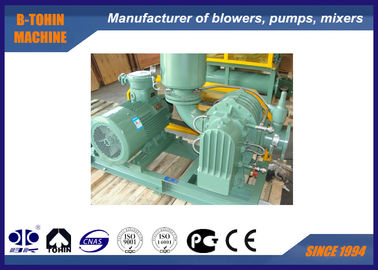

루츠 로터리 바이오가스 블로워, 특수 가스 압축기, DN125, 용량 840m3/h
적용 분야
루츠 타입 블로워는 중부하 작업에 적합한 공압 장치입니다. 공기 루츠 블로워를 기반으로 B-Tohin은 특수 가스용 YU-EG 시리즈 블로워를 개발했습니다. 내부 과전류 부품에 PTFE 코팅, 오일 씰을 더한 특수 구조 설계, 스테인리스 유연 조인트, 스테인리스 흡입 및 배출 소음기 채택을 통해 YU-EG 블로워는 바이오 가스, 알칼리, 산 및 가연성 가스 및 기타 중부하 작업에 사용할 수 있습니다.
f
사양
|
모델 |
YU-EG125 |
|
공기 용량 |
7.96-18.78m3/min |
|
배출 차압 |
10-80KPA |
|
회전 속도 |
1000-1650rpm |
|
냉각수 용량 |
12 l/min |
|
모터 타입 |
4-37KW 380/400/415/440V, 3상, 50/60HZ, 방폭형 모터 |
|
설치 유형 |
표준: 수직형 |
|
블로워(모터 제외) 순중량 |
350kg |
|
포장 크기 (약) |
1.8*1.3*1.5m (길이*너비*높이) |
특징
1. 컴팩트한 구조, 블로워 흡입구와 배출구의 동일한 구조로 다양한 설치 유형에 적합
2. 임펠러와 샤프트가 일체형으로 주조되어 안정적인 작동.
3. DIIBT4 방폭 모터 장착으로 위험 지역 사용에 적합.
4. 가연성 및 부식성 가스에 적합
5. 누출 없는 다중 오일 씰 장착
6. 실린더, 엔드 플레이트 및 로터에 PTFE 스프레이 처리.
파라미터 시트
| 모델 |
포트 직경 (mm) |
다양한 압력 하에서의 흡입 용량 (m3/min) 및 샤프트 동력 (kW) |
냉각 물 |
||||||||
| 속도 rpm |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
| m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
| YU-EG 125 |
125(5") | 1000 | 10.78 | 3.05 | 10.13 | 5.39 | 9.64 | 7.24 | 9.22 | 9.11 | 12 |
| 1150 | 12.62 | 3.51 | 11.98 | 6.20 | 11.49 | 8.33 | 11.07 | 10.48 | |||
| 1250 | 13.85 | 3.82 | 13.21 | 6.74 | 12.72 | 9.05 | 12.30 | 11.39 | |||
| 1400 | 15.70 | 4.28 | 15.06 | 7.55 | 14.57 | 10.14 | 14.15 | 12.76 | |||
| 1500 | 16.93 | 4.58 | 16.29 | 8.08 | 15.80 | 10.86 | 15.38 | 13.67 | |||
| 1650 | 18.78 | 5.04 | 18.14 | 8.89 | 17.65 | 11.95 | 17.23 | 15.04 | |||
| 모델 |
포트 직경 (mm) |
다양한 압력 하에서의 흡입 용량 (m3/min) 및 샤프트 동력 (kW) |
냉각 물 |
||||||||
| 속도 rpm |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
| m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
| YU-EG 125 |
125(5") | 1000 | 8.87 | 11.29 | 8.53 | 13.46 | 8.23 | 15.11 | 7.96 | 17.19 | 12 |
| 1150 | 10.71 | 12.98 | 10.38 | 15.48 | 10.07 | 17.38 | 9.80 | 19.77 | |||
| 1250 | 11.94 | 14.11 | 11.61 | 16.82 | 11.30 | 18.89 | 11.03 | 21.49 | |||
| 1400 | 13.79 | 15.80 | 13.46 | 18.84 | 13.15 | 21.16 | 12.88 | 24.07 | |||
| 1500 | 15.02 | 16.93 | 14.69 | 20.19 | 14.38 | 22.67 | 14.11 | 25.79 | |||
| 1650 | 16.87 | 18.62 | 16.54 | 22.21 | 16.23 | 24.94 | 15.96 | 28.36 | |||
블로워 본체 구조
블로워 패키지 조립도
표준 공급 범위
1. 샤프트 블로워
2. 진공 압력 릴리프 밸브
3. 체크 밸브
4. 흡입 소음기 (필터 포함)
5. 배출 소음기
6. 공용 베이스 (벨트 커버 포함)
7. 고무 유연 조인트 및 충격 패드
8. 풀리
9. 압력 게이지
10. 벨트
11. 볼트, 너트 및 기타 연결 부품
12. 모터
