송풍기의 각종 종류의 직업적인 제조자

|
| 원래 장소: | 중국 |
| 브랜드 이름: | BK |
| 인증: | ISO9001/ISO14001 |
| 모델 번호: | YU-EG80 |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 수출 표준 나무로 되는 케이스 |
| 배달 시간: | 15 30 작업 일은 순서 총계와 명세에, 달려 있습니다 |
| 공급 능력: | 달 당 20 세트 |
| 용량: | 3.84-11.59m3/분 | 배출 차압: | 10-80KPA |
|---|---|---|---|
| 보어 크기: | DN80 (3”) | 냉각방식: | 물 |
| 연결 유형: | 운전된 벨트 | 벨트와 도르래: | 바이오가스, 폐가스, 폭발성 매체 운반 |
| 속도: | 850-1650rpm | 모터 파워: | 7.5-11/15-18.5KW |
| 기초 오점: | 6-M12*220 | 무게: | 290kg |
| 강조하다: | 매립식 쓰레기 처리 가스 송풍기,천연 가스 송풍기 |
||

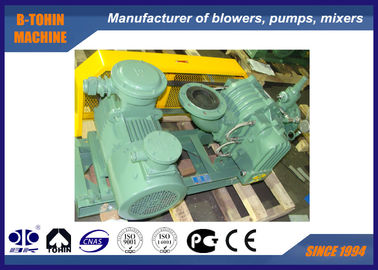

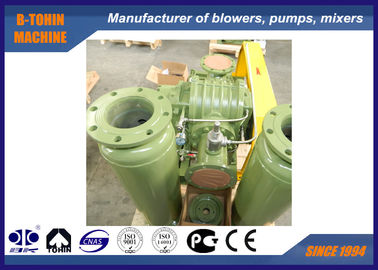

로브 로터리 바이오가스 블로어, 반독성, 불화성 가스 전달 블로어
특징
1- 콤팩트 구조, 입구와 출구 같은 구조, 다형적 인 장착 방법
2- 원동기와 샤프트의 통합 구조로, 분리 된 유형의 결함을 피할 수 있습니다.
3물 냉각 구조가 베어링의 작업 상태를 개선하고 서비스 수명을 연장 할 수 있습니다.
4- 잘 부식 저항성 특수 코팅 (PTFE) 을 분사하고 휠러와 유체에 접촉하는 부품을 붙입니다.
5블러는 산, 알칼리 및 다른 부식 가스의 특수 매체를 전달하도록 설계되었습니다.
사양
|
모델 |
YU-E80 |
|
공기 용량 |
30.84-11.59m3/분 |
|
배열차압 |
10-80KPA |
|
회전속도 |
850~1650회속 |
|
냉각용수 부피 |
8l/min |
|
모터 타입 |
7.5-11/15-18.5KW 380/400/415/440V, 3PHASES, 50/60HZ, 폭발 방지형 모터 |
|
설비 유형 |
표준: 수직형 |
|
엔진이 없는 바람을 불어넣는 기기의 NW |
290kg |
|
패키지 크기 대략 |
1.55*1.0*1.35m (길이* 너비*높이) |
파라미터 시트
| 모델 |
포트 디아 (mm) |
입수 용량 (m3/min) 및 다양한 압력 아래 셰프트 전력 (kW) |
냉각 물 |
||||||||
| 속도 rpm |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
| 0.01Mpa | 00.02Mpa | 00.03Mpa | 00.04Mpa | ||||||||
| m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
|
YU-EG 80 |
80(3") | 850 | 5.44 | 1.69 | 4.97 | 3.01 | 4.63 | 3.98 | 4.33 | 4.97 | 8 |
| 1000 | 6.59 | 1.99 | 6.13 | 3.54 | 5.78 | 4.69 | 5.48 | 5.85 | |||
| 1150 | 7.74 | 2.29 | 7.28 | 4.08 | 6.93 | 5.39 | 6.63 | 6.72 | |||
| 1250 | 8.51 | 2.49 | 8.05 | 4.43 | 7.70 | 5.86 | 7.40 | 7.31 | |||
| 1400 | 9.66 | 2.79 | 9.20 | 4.96 | 8.86 | 6.56 | 8.56 | 8.19 | |||
| 1500 | 10.43 | 2.98 | 9.97 | 5.32 | 9.63 | 7.03 | 9.33 | 8.77 | |||
| 1650 | 11.59 | 3.28 | 11.12 | 5.85 | 10.78 | 7.73 | 10.48 | 9.65 | |||
| 모델 |
포트 디아 (mm) |
입수 용량 (m3/min) 및 다양한 압력 아래 셰프트 전력 (kW) |
냉각 물 |
||||||||
| 속도 rpm |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
| m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
| YU-EG80 | 80(3") | 850 | 4.07 | 6.12 | 3.84 | 7.28 | 8 | ||||
| 1000 | 5.23 | 7.20 | 5.00 | 8.56 | 4.77 | 9.65 | 4.58 | 10.94 | |||
| 1150 | 6.38 | 8.28 | 6.15 | 9.84 | 5.93 | 11.09 | 5.74 | 12.59 | |||
| 1250 | 7.15 | 9.01 | 6.92 | 10.70 | 6.70 | 12.06 | 6.50 | 13.68 | |||
| 1400 | 8.30 | 10.09 | 8.07 | 11.98 | 7.85 | 13.51 | 7.66 | 15.32 | |||
| 1500 | 9.07 | 10.81 | 8.84 | 12.84 | 8.62 | 14.47 | 8.43 | 16.42 | |||
| 1650 | 10.23 | 11.89 | 9.99 | 14.12 | 9.77 | 15.92 | 9.58 | 18.06 | |||
블로어 주체 구조

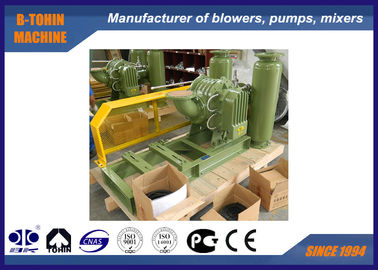

블로어 패키지의 조립 도면
범위에 대한 표준 공급
1. 셰프트 블로어
2진공 압력 완화 밸브
3. 체크 밸브
4. 입구 소음 차단기 (필터)
5. 방출 소음 억제기
6. 공공 기반 (벨트 커버)
7. 고무 유연 관절 및 충격 패드
8. 롤리
9. 압력 측정기
10벨트
11. 볼트 및 견과류 및 기타 연결 부품
12. 모터
